KX-606遇水膨脹止水膠（簡稱KX-606）是一種遇水膨脹、單液、彈性密封膠。

    它以聚氨酯的預聚體為基礎、含有特殊技術的尿烷。
    具有橡膠的彈性止水和遇水后自身的體積膨脹止水的雙密封止水機理。
    使用與混凝土施工縫防水和各類預埋構件的防滲漏。
    KX-606可以在潮濕環(huán)境中固化。固化時間取決于環(huán)境溫度和濕度。
    溫度越高或濕度越大，固體時間越短。
    表面硬化（指觸干燥）后即可進行下一次混凝土澆筑。

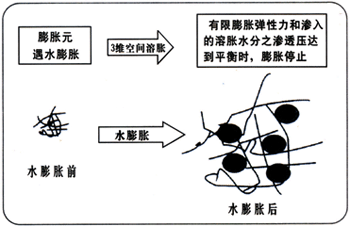

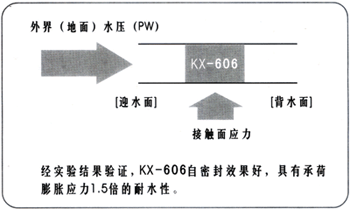

水膨脹機理	止水理論	緩膨脹性

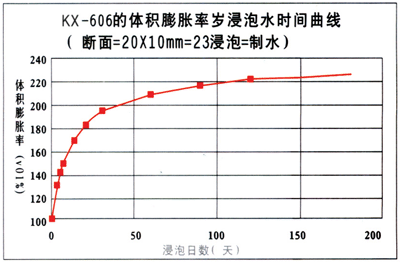

緩膨脹性

       KX-606具有緩膨脹性能，其7d的膨脹率占最終膨脹的39.3%。在下一次混凝土澆筑前很少發(fā)生各種施工環(huán)境引起的膨脹。

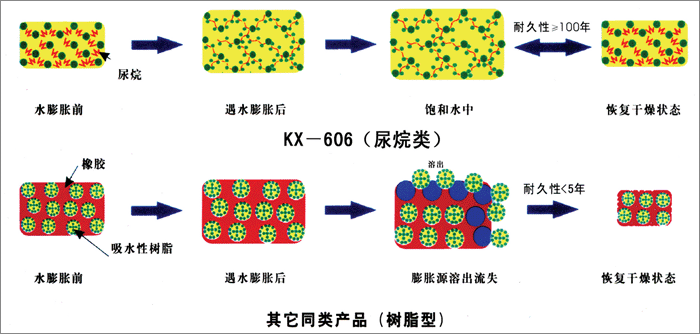

KX-606與其他同類產(chǎn)品的質量變化（耐久性）衰減機理

施工工藝

（1）預處理     事先用鋼絲刷清除敷設范圍內(nèi)施工縫面的沙粒及混凝土渣，然后用抹布擦凈或高壓水沖洗干凈，便面即可以是粗糙的、也可以是平整的；既可以是干的，也可以式潮濕的。KX-606施工應避免大雨或與水長期接觸，否則，會導致KX-606提前膨脹，造成與混凝土粘接脫落，失去防漏功能。 2）擠出斷面，長度的確定     每支KX-606水膨脹止水膠600ml,常用的擠出斷面和長度如下表，水頭壓力大的時候使用大斷面，水頭小的時候使用小斷面。

序號 擠出斷面（寬×高） 擠出長度 1 15×5 7.9 2 10×10 6 3 20×5 6 4 15×8 4.9 5 20×10 3

（3）切口     根據(jù)設計的擠出斷面，用切斷刀把KX-606嘴部前端相應部部位切斷，用細鐵絲擁破里面的薄膜。并左右晃動擴孔，注意切勿多次亂擁，否則會使薄膜碎屑混入基礎的KX-606里，影響施工質量。  （4）擠出FL-606     把KX-606管裝到密封搶上，邊扣動扳機邊擠出KX-606施工。為使擠出的KX-606良好附著于混凝土表面，應將出口前端向混凝土表面。施工后應確認混凝土基面和KX-606間無縫隙，擠出的KX-606是連續(xù)均勻地敷設在基面上。如遇擠出出現(xiàn)不連續(xù)或不均勻，可以用刮片適當刮勻或修整。  （5）養(yǎng)護、固化     為保證KX606對混凝土有很好的粘結性，必須保證有充分的養(yǎng)護時間。施工后KX606到表面硬化為止正常情況下不超過24小時。KX606表面硬化需要完全達到指觸干燥后，才可以進行下次的混凝土續(xù)澆。  （6）浸水后的處理     從KX-606施工到下次澆注混凝土如果期限較長，請注意保護KX-606不要浸水。如果遇浸水引起水膨脹而使KX-606剝離，在澆注混凝土前必須加以修補。修補方法如下;先用釘子固定剝離的LX-606 ,除去積水；再除去剝離的KX-606，重新施工。 （7）注意事項     KX-606距混凝土邊緣的距離不小于100mm，距離太小其膨脹應力會導致混凝土脹裂。需分次擠出KX-606時，相鄰水膠搭接長度不小于20mm。下一次混凝土澆筑時，振搗棒不得直接接觸到KX-606。

產(chǎn)品特征

止水效果好：具有橡膠的彈性止水和遇水后自身的體積膨脹止水的雙重密封止水機理，最大能抗1.5Mpa的水壓力；     耐久性強、質量變化率低：LX-606結構中含尿烷聯(lián)結鏈，在長期服役期間不會造成膨脹元流失，在20℃下，使用壽命超過100年；     施工便捷：單組分、膠狀物、可使用標準嵌縫膠施工槍；     施工密貼：能牢固地黏貼在混凝土表面，而不論基面是否潮濕、光滑或粗糙；     環(huán)保：具有良好的耐化學品性能：可以耐鹽酸、鹽水、碳酸鈉、氫氧化鉀等化學物品；可與引水接觸、安全、無毒、屬環(huán)保型產(chǎn)品。     性價比好：性能優(yōu)于傳統(tǒng)的施工縫防水材料如鋼邊橡膠止水帶或止水條，價格適中。     (1)城市地鐵、建筑物地下結構、污水處理池等各類地下結構的環(huán)向、縱向、水平施工縫防水     (2)地下建筑物后澆帶防水     (3)各類預埋管道、穿墻鋼筋、H型鋼、徹骨、承臺樁頭等防水     (4)盾構管片嵌縫     (5)各類施工縫滲漏處理
