自粘式防排水板

發布者：admin 時間：2020-6-1 11:09:10 點擊：次【字體：大中小】

一、產品簡介

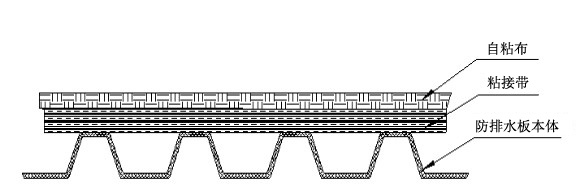

自粘式防排水板是由聚乙烯（PE）塑膠底板經沖壓制成具有特殊凸殼結構的防排水板材。防排水板由防排水板本體、自粘布和粘接帶組成，防排水板搭接采用熱熔焊接或壓敏冷粘方式。

二、防排水原理：

將防排水板的凸出殼體面對初期支護安裝，二襯襯砌模筑混凝土支護以防排水板為模板，襯砌混凝土填充至凹?xì)?nèi)使防排水板與模筑混凝土整體結合，形成麻面的點接觸，從而形成以防排水板為界面，在初期支護與防排水板間構成穩定通透排水空間，具有排水、防水雙重功能的立體防排水體系。利用隧道的縱向自然坡度，通過拱腳兩側縱向排水盲管匯集至中心水溝，從而順利排除襯砌背后的裂隙水和滲漏水，達到持久防水防護的目的。

三、產品特點

1、結構與安裝一體化、防排結合、由線排水到面排水的綜合設計，排水效果更好

2、本體上復合粘接帶，并附帶與粘接帶匹配的自粘布，形成了自粘式防排水板新型結構

3、凸殼采用梅花型布置方式，排水板抗壓能力提高

4、具有良好的化學穩定性，對酸堿和鹽類水溶液具有良好的耐腐蝕性

5、拉伸強度高、耐刺破性能優良；

6、耐候型、耐老化、產品性能穩定，使用壽命長；

四、普通防排水板和自粘式防排水板的比較

普通排水板	自粘式防排水板優勢
普通排水板只具有排水，且鋪掛固定易造成破損，防水效果難以保證；鋪掛方式效率低。	基于結構與安裝一體化、防排結合、由線排水到面排水的綜合設計理念；在防排水板本體上粘合粘接帶，并佩帶與粘接帶匹配的自粘布形成了自粘式防排水板新型結構，鋪掛簡單，效率高，搭邊處采用熱熔焊接，防排水效果可保證。

五、性能指標

表1 防排水板本體物理力學性能

序號	項目			要求
				厚度1.0mm	厚度1.2mm
1	抗壓性能	抗壓強度kPa		≥200	≥300
		殼體高度壓縮50%后外觀		無破損	無破損
2	拉伸強度MPa	縱向		≥13	≥13
		橫向		≥13	≥13
3	斷裂伸長率	縱向		≥700%	≥700%
		橫向		≥700%	≥700%
4	不透水性（0.3MPa,24h)			不透水	不透水
5	撕裂強度kN/m	縱向		≥150	≥150
		橫向		≥120	≥120
6	刺破強度N	平面部位		≥300	≥350
		殼體部位		≥500	≥600
7	低溫彎折性（-35℃）	縱向		彎折無裂紋	彎折無裂紋
		橫向		彎折無裂紋	彎折無裂紋
8	加熱神縮量mm	縱向	延伸	≤2	≤2
			收縮	≤6	≤6
		橫向	延伸	≤2	≤2
			收縮	≤6	≤6
9	橫斷面排水截面積cm²			≥40	≥40
10	人工氣候老化	拉伸強度保持率	縱向	≥80%	≥80%
			橫向	≥80%	≥80%
		斷裂伸長率保持率	縱向	≥70%	≥70%
			橫向	≥70%	≥70%
11	熱空氣老化	拉伸強度保持率	縱向	≥80%	≥80%
			橫向	≥80%	≥80%
		斷裂伸長率保持率	縱向	≥70%	≥70%
			橫向	≥70%	≥70%
12	耐堿性（飽和Ca（OH）₂溶液，23℃×168h）	拉伸強度保持率	縱向	≥80%	≥80%
			橫向	≥80%	≥80%
		斷裂伸長率保持率	縱向	≥80%	≥80%
			橫向	≥80%	≥80%

表2 防排水板自粘布的物理力學性能

項目		指標
標稱斷裂強度		15	20
1	縱橫向斷裂強度KN/mm	≥15.0	≥20.0
2	縱橫向標準強度對應伸長率	60%~120%
3	CBR頂破強力KN	≥1.7	≥2.5
4	縱橫向撕破強力KN	≥0.32	≥0.40
5	等效孔徑O₉₀（O₉₅）mm	0.07~0.20
6	垂直滲透系數cm/s	K×(10^-1 ~10^-3 )，其中K=1.0~9.9
7	單位面積質量g/m²	≥400
8	抗酸堿性能（強力保持率）	≥80%

表3 防排水板自粘布與粘接帶粘合性能

序號	項目		要求
1	剪切強度N/cm²		≥7.5
2	粘接性能	持荷時間d	7d無變化
		粘接強度N/cm²	≥1.5
		界面破壞類型	I型破壞

表4 防排水板自粘膠物理力學性能和有害物質限量

序號	項目		要求
1	持粘性 min		60min無變化
2	低溫彎折性		-25℃，無裂紋
3	剝離強度（均質片與均質片)N/mm	標準條件	≥3.0
		熱空氣老化（80℃×168h）	≥2.0
		浸水（23℃×168h）	≥2.0
		耐堿性（飽和Ca（OH）₂溶液，23℃×168h）	≥2.0
4	剪切強度（均質片與均質片)N/mm	標準條件	≥10.0
		熱空氣老化（80℃×168h）	≥8.0
		浸水（23℃×168h）	≥8.0
		耐堿性（飽和Ca（OH）₂溶液，23℃×168h）	≥8.0
5	剪切強度（異型片與異性片）N/mm	標準條件	≥8.0
6	耐熱性		70℃加熱2h無位移、流淌、滴落
7	揮發性有害物質含量	苯mg/kg	≤200
		甲苯+乙苯+二甲苯g/kg	≤1.0
		苯酚mg/kg	≤200
		蒽mg/kg	≤10
		萘mg/kg	≤200
		游離甲醛mg/kg	≤500
		二氯甲烷g/kg	≤50
		1,2-二氯乙烷+1,1,2-三氯乙烷+三氯乙烯g/kg	≤5.0
		揮發性有機化合物（VOC）g/L	≤50
8	可溶性重金屬含量	鉛 mg/kg	≤90
		鎘 mg/kg	≤75
		鉻 mg/kg	≤60
		汞 mg/kg	≤60

六、應用范圍

鐵路隧道防排水系統；地鐵、高速公路隧道防排水系統；地下防水系統、建筑屋面防水系統。

產品可根據需要定制寬幅。
